Проект деревянной часовни на 500 человек

Оцініть матеріал!
(0 голосів)
Церковь, длиною съ алтаремъ и колокольнею 14⅓ саж.; діаметръ круга въ  которомъ вписанъ осмиугольникъ средней части церкви, 22 арш., высота отъ земли до крыши 13 арш., а высота колокольни съ крестомъ 15⅓ саж (46 арш.).

Проект деревянной часовни на 500 человек

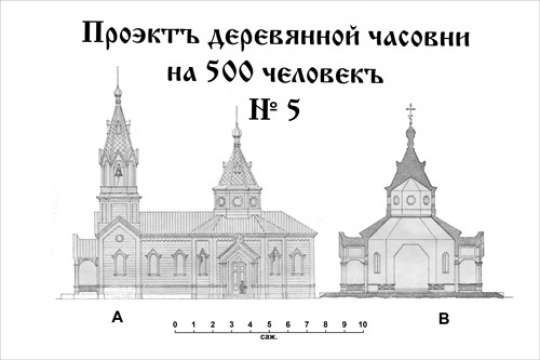

А. Продольный фасадъ

Б. Планъ

В. Разрезъ по линiи а-б

Проект деревянной часовни на 500 человек

Г. Детальный чертежъ

а – Подстропильныя шпалы

б – Стойки или сжимы

в – Железные хомуты, связующіе шпалу с укосиной

г – Стропильные ноги

д – Укосины для основанія осмерика

ж-з – Двойная обвязка осмерика, связанная железными хомутами или болтами

и – Стенные  венцы осмерика

i– Подшивка изъ толстыхъ досокъ (если церковь будетъ теплая), для смазки и штукатурки по ней по войлоку
