Что такое солнечный коллектор и как он работает

Про солнечные коллекторы в наше время, слышали, почти все. В общих чертах, почти все понимают, что это устройство, которое помогает преобразовать энергию солнца в тепло. Однако, на самом деле, практически, практически, никто не знает, «что это такое и как оно работает».

Национальная энциклопедия строительства ProfiDom.com.ua публикует краткий курс – «ликбез» по основам теории солнечных коллекторов.

Принцип работы солнечных коллекторов уникален. Если в котлах нагрев жидкости происходит за счёт энергии, высвобождающейся при сгорании топлива, а в тепловых насосах — тепла почвы, воздуха или воды, то гелиоколлекторы получают его напрямую от главного источника тепла в Солнечной системе — Солнца.

Источник этот - неиссякаемый, экологичный, доступный всем на Земле и, что немаловажно, бесплатный. Правда, чтобы эффективно использовать его в бытовых целях для нагрева воды или теплоносителя, понадобится вложиться не только в сами солнечные коллекторы, но и в разнообразное оборудование, обслуживающее их. При этом. необходимо заранее учесть ряд специфических нюансов работы гелиоколлекторов и предусмотреть варианты защиты от некоторых из них.

Характерная черта солнечных коллекторов, отличающая их от других видов теплогенераторов, — их сезонность. Коллектор получает тепловую энергию из солнечных лучей, соответственно, нет солнца — нет тепла. Гелиоколлекторы вносят свой вклад в систему теплоснабжения только в светлое время суток, то есть днём, ночью же они пассивны. Продолжительность светового дня тоже играет роль: чем он короче, тем меньше коллектор получит энергии за сутки. Поэтому, один и тот же гелиоколлектор в разное время года будет получать разное количество тепла. Изменение производительности коллектора в зависимости от сезона — один из важнейших факторов, который необходимо учитывать при расчётах.

Пик эффективности солнечных коллекторов совпадает с пиком инсоляции. Больше всего тепла коллекторы приносят в период с мая по август. В межсезонье продуктивность коллекторов падает и достигает минимума к декабрю-январю. Однако, у приборов разных типов это снижение эффективности неодинаково. Дело в том, что производительность коллектора зависит от двух параметров — сколько энергии он получит от солнца и сколько тепла при этом потеряет из-за несовершенства конструкции. Поэтому производители принимают меры по повышению теплопоглощения — с одной стороны, и по снижению теплопотерь — с другой.

Разные конструкции — разный КПД

На рынке наиболее распространены гелиоколлекторы двух основных конструкций — плоские и вакуумные трубчатые, последние, также, принято подразделять на прямопроточные и с эффектом «тепловой трубки». Эти различия вызваны как раз поиском решений проблем получения и сохранения тепла солнечного излучения. Проблемы эти кроются в самом принципе работы коллекторов.

Как известно, солнечные лучи нагревают объекты неодинаково, и во многом, это зависит от поверхности. Одни покрытия отражают большую часть светового потока, другие, напротив, поглощают. Максимальным коэффициентом поглощения светового излучения обладают поверхности с чёрным покрытием, что и используется в гелиоколлекторах.

Основный рабочий элемент в их конструкции — абсорбер (поглотитель), представляющий собой обычно медную пластину с приваренной трубкой. Поверхность абсорбера, обращённая к солнцу, имеет специальное чёрное покрытие, чтобы лучи могли передать ей как можно больше тепловой энергии.

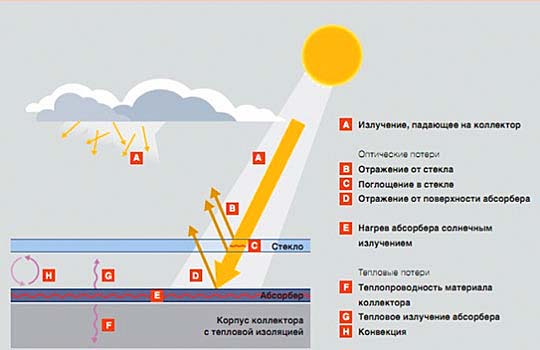

Пластина, а с ней и трубка быстро нагреваются, а циркулирующая по трубке жидкость забирает это тепло и транспортирует далее в систему. Но горячая пластина абсорбера начинает сама излучать тепло в окружающую среду и нагревать контактирующий с ней воздух. Чтобы этого не происходило, абсорбер изолируют от открытой атмосферы. Меры, увеличивающие количество получаемого от солнца тепла, обычно касаются стекла и абсорбера. У обычных стёкол есть ряд недостатков — они могут бликовать (то есть отражать часть солнечного света вместо того, чтобы пропускать его внутрь), к тому же часть лучей не попадает внутрь из-за их недостаточной прозрачности.

Поэтому, в высокотехнологичных гелиоколлекторах применяются специально разработанные стёкла с пониженным содержанием железа, отличающиеся большей прозрачностью, по сравнению с обычными. Они пропускают больше света, а значит, коллектор получит дополнительную тепловую энергию. Помимо этого, стекло часто снабжают антибликовым покрытием — оно уменьшает долю отражённого поверхностью света и тоже способствует увеличению производительности коллектора. Важна также и чистота — запылённое или запотевшее стекло, очевидно, пропускает меньше света. Чтобы внутрь коллектора не забивалась пыль и не попадала влага, его корпус нередко делают герметичным и даже заполняют инертным газом. Правда, эти меры нужны только для плоских коллекторов — у вакуумных моделей, о которых речь пойдёт ниже, таких проблем нет.

Что касается абсорбера, то здесь все технологии направлены на повышение его поглощающей способности. В дешёвых гелиоколлекторах пластину абсорбера нередко просто красят чёрной краской. Эффект от такого решения, конечно, есть, но незначительный, к тому же, краска может бликовать, а качество покрытия со временем ухудшается. Более дорогие технологичные модели коллекторов снабжены абсорберами с особым высокоселективным покрытием, которое не бликует, служит долго и очень хорошо поглощает солнечное излучение.

Но основные различия в конструкциях солнечных коллекторов заключаются в способах теплоизоляции. Плоский коллектор представляет собой прямоугольный металлический короб, закрытый сверху стеклом. Стенки и дно короба теплоизолированы — обычно минеральной ватой. Однако, такая изоляция несовершенна, потому что не исключает переноса тепла от абсорбера к стеклу посредством содержащегося внутри коллектора газа, да и минеральная вата тоже не исключает полностью теплопотери через корпус.

Поэтому, в вопросе сохранения тепла плоским коллектором важное значение имеет разница температур внутри коллектора и снаружи. Летом, когда воздух на улице хорошо прогрет, потери тепла малы, и коллектор почти всю энергию, полученную от солнца, направляет в систему. Но стоит уличной температуре снизиться, — и коллектор, который в межсезонье и зимой и так получает меньше тепла, начинает всё больше терять собранной энергии.

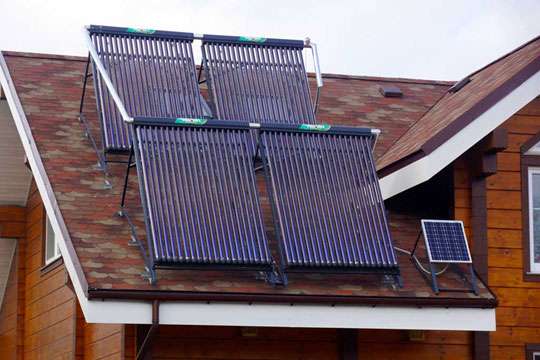

В результате, плоские коллекторы очень эффективны в конце весны и летом, но в холодную погоду собирают крайне мало тепла. Вакуумные трубчатые коллекторы обладают более совершенной теплоизоляцией. У них абсорберы расположены внутри стеклянных трубок, между стенками которых — вакуум. Перенос тепла газовой средой в таком коллекторе невозможен, ввиду отсутствия самого газа, как такового. Поэтому, теплопотери вакуумных коллекторов минимальны даже при сильных морозах.

(Продолжение следует)
