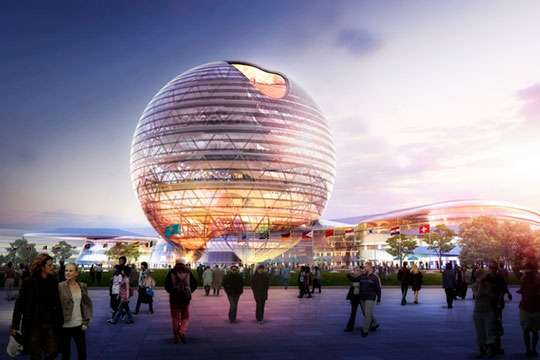

Уникальная сфера построена в столице Казахстана, Астане, как павильон этой страны на выставке EXPO-2017.
Идеальную форму обеспечивает, в первую очередь, стекло, которое покроет 23 тыс. кв. м. Авторы проекта применили каленые стекла с двусторонне изогнутой формой, поэтому геометрия получилась четко выверенной, без углов и преломлений. Стальные конструкции должны были быть смонтированы с ювелирной точностью. Строители могли допустить только 8 см погрешности: это ничтожно малый порог, при таких размерах.
Для оболочки выбрали однокамерный стеклопакет с двойным триплексом c покрытием Guardian SunGuard® SNX 50/23, который позволит изолировать здание от перепадов температуры и влияния постороннего шума. Это покрытие обладает селективностью мирового класса — оно пропускает максимальное количество естественного света со значительным снижением уровня солнечного тепла.
Всего на Сферу установили 4600 стеклянных панелей. Сфера состоит из трех частей: основы, металлической оболочки и вантовых конструкций. Одна из особенностей сооружения — отсутствие стилобатной части. Основание сразу переходит в кольцевую балку, которая находится на высоте 40 метров от земли и поддерживает всю внешнюю оболочку.
Балка не лежит на колоннах, а подвешена при помощи восьми вантов, каждый из которых испытывает нагрузку от 2 до 8 тысяч тонн.
Еще одна особенность Сферы — ветрогенераторы. Раньше вентиляторы никогда не встраивали в объем здания, впервые технологию применят в Астане. Для того чтобы реализовать проект, архитекторы моделировали воронку в Revit, чтобы поймать лучшее направление ветров. Конструкцию одели в фотоэлектрические панели: они наглядно покажут, как могут работать возобновляемые источники энергии в городе.
Организаторы планируют, что после выставки Сфера станет узнаваемым брендом, своего рода «Эйфелевой башней Казахстана».
Для всех интересующихся деталями конструкции этой сферы, ProfiDom.com.ua предлагает скачать альбом чертежей: узлы фасада, поэтажные планы, разрезы, детали кровли, схемы светодиодного модуля и системы очистки и обслуживания здания
Смотрите видеоролик о строительстве Сферы
