Как устроен перфоратор и его главные характеристики

Если нужно просверлить десяток отверстий под дюбель в бетонной плите, это можно сделать ударной дрелью – потратив кучу сил, времени и не забывая постоянно охлаждать сверло. Или можно взять перфоратор и потратить на всю работу минуты три. А если отверстий нужно не десяток, а больше; требуется провести по стене штрабу (канавку для скрытой прокладки кабелей) или установить в стену подрозетник – без перфоратора не обойтись.

Как устроен современный перфоратор

Почему же, при схожей мощности, перфоратор несравнимо производительнее дрели при сверлении бетона? Причина кроется в устройстве ударного механизма.

В перфораторах используется два вида ударных механизмов, но оба они имеют одно основное отличие от ударного механизма дрели: в них наличествует массивный боек, периодически ударяющий в патрон. Поэтому при сверлении перфоратором не требуется прилагать к инструменту особых усилий. Наоборот, если прижимать перфоратор не сильно, сверление даже идет эффективнее, потому что больше ход патрона.

Как устроен перфоратор и его главные характеристики

Пневматический механизм удара используется на мощных перфораторах обычно с вертикальным расположением двигателя. Впрочем, на некоторых моделях с пневматическим механизмом двигатель расположен горизонтально.

Механизм позволяет создать большую амплитуду движения поршня, что увеличивает силу удара.

Как устроен перфоратор и его главные характеристики

Механизм с качающим подшипником используется в компактных перфораторах с горизонтальным расположением двигателя. Устройство механизма проще, он дешевле, но амплитуда движений поршня ограничена, и удар получается слабее. Зато качающий подшипник способен обеспечить высокую (до 7500 уд/мин) частоту ударов.

Как устроен перфоратор и его главные характеристики

В большинстве дрелей ударный механизм реализован с помощью пары храповых шестерен. Бойком, при этом, служит сам инструмент, поэтому чем сильнее прижимается дрель к бетону, тем мощнее удар и выше производительность. Но аналогичные характеристики перфоратора все равно будут выше в разы.

Характеристики перфораторов

Главными характеристиками перфораторов служат следующие величины, на которые нужно ориентироваться при выборе

Максимальная энергия удара

Это – основная характеристика перфораторов, определяющая его возможности и производительность. Чем больше энергия удара, тем крупнее бур или коронку можно использовать и тем быстрее будет происходить долбление.

Как устроен перфоратор и его главные характеристики

  • Для домашнего применения – сверления отверстий под дюбеля и анкерные болты – будет достаточно легкого маломощного перфоратора с энергией удара 1-2 Дж.
  • Если перфоратор планируется использовать для долбления штраб и установки подрозетников, энергия удара потребуется побольше: 2,5 – 3,5 Дж.
  • Для сверления проходных отверстий большой длины и диаметра; для прорубания проходов в кирпичных стенах потребуется достаточно мощный инструмент с силой удара 4-10 Дж.

Как устроен перфоратор и его главные характеристики

Максимальная сила удара в 10-30 Дж необходима при демонтаже стен и проделывании проходов в несущих бетонных стенах.

Мощность пероратора

После выбора нужной силы удара, следует обратить внимание на мощность – она должна соответствовать энергии удара:

Как устроен перфоратор и его главные характеристики

для максимальной энергии удара в 1,5 Дж оптимальной мощностью будет 600 Вт;

  • 2-2,5 Дж – 700-800 Вт;
  • 3,5 Дж – 900 Вт
  • 5-15 Дж – 1200-1500 Вт
  • от 10 Дж – 1500 и выше Вт

Если мощность много ниже оптимальной, это не значит, что производитель пытается ввести вас в заблуждение, и сила удара завышена. Низкооборотные перфораторы с пневматическим ударным механизмом могут обладать большой силой удара при сравнительно маленькой мощности. Возможности таких перфораторов будут те же, что и у более мощных, а вот производительность будет ниже.

Частота ударов

На производительность, также, влияет частота ударов. Чем больше максимальное количество ударов в минуту, тем быстрее будет сверлиться отверстие. Высокая частота ударов (3500-7500 уд/мин) позволяет маломощным перфораторам с малой силой удара иметь приемлемую производительность. И наоборот, перфораторам с большой силой удара высокая частота не нужна, они выдают 2000-3500 уд/мин.

Тип крепления бура (патрон)

Наиболее распространенными вариантами являются SDS-Max и SDS-Plus.

Как устроен перфоратор и его главные характеристики

Патроном SDS-Plus оснащено большинство перфораторов малой и средней мощности. Диаметр хвостовика оснастки SDS-Plus составляет 10 мм, этого достаточно для буров диаметром до 30 мм, долот для штрабления и коронок для подрозетников.

Как устроен перфоратор и его главные характеристики

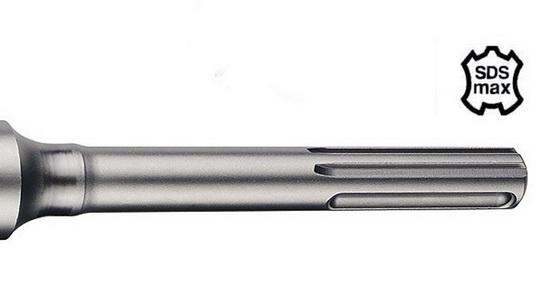

Патрон SDS-Max рассчитан на хвостовик диаметром 18 мм, таким патроном оснащаются мощные перфораторы. Длинные буры большого диаметра, долота для демонтажа и коронки большого диаметра имеют хвостовик SDS-Max.

Как устроен перфоратор и его главные характеристики

Патрон SDS-Quick используется только в компактных перфораторах bosch. Хвостовик оснастки имеет диаметр 8 мм, максимальный диаметр сверл по бетону с таким хвостовиком составляет 10 мм.

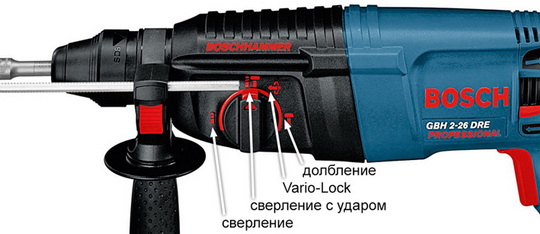

Режимы работы перфоратора

Как устроен перфоратор и его главные характеристики

  • В режиме долбления патрон совершает только возвратно-поступательные движения. Наличие этого режима необходимо для штрабления и прорубания отверстий плоским долотом. Сверлить, особенно глубокие отверстия, в таком режиме не рекомендуется, это с высокой вероятностью приведет к заклиниванию бура.
  • Режим сверления с ударом применяется для сверления отверстий в бетоне, керамограните, литьевом и природном камне. Для бытовых перфораторов это наиболее востребованный режим.
  • Режим сверления (без удара) может потребоваться для проделывания отверстий в кирпиче, шлакоблоке или газобетоне – в подобных материалах сверление с ударом может разбивать отверстие. Наличие этого режима на инструменте со сменным патроном позволяет заменить патрон на кулачковый и использовать перфоратор в качестве дрели.

Как устроен перфоратор и его главные характеристики

Применение для той же цели переходника с SDS на кулачковый патрон малооправдано – соединение SDS допускает значительный люфт, переходник со сверлом будет болтаться, хорошего качество сверления добиться не удастся. Поэтому, если предполагается использовать перфоратор в качестве дрели, следует выбирать инструмент с системой быстрой замены патрона и дополнительным быстрозажимным патроном в комплекте.

Некоторые модели оснащены режимом шуруповерта – он подобен режиму сверления, но с низкой скоростью вращения патрона. В этом режиме можно закручивать саморезы большого диаметра. Но реверсом и расцепной муфтой (трещоткой) перфораторы не снабжаются, поэтому полноценного шуруповерта не получится. Вес и габариты перфоратора также не способствуют такому его использованию.

У некоторых моделей на переключателе режимов есть положение Vario-Lock – в этом положении переключателя, поворачивая патрон вручную, можно установить требуемое положение долота для последующей работы в режиме долбления.

Как устроен перфоратор и его главные характеристики

Питание устройства

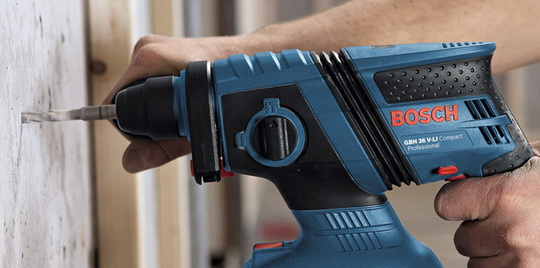

Двигатель перфоратора потребляет высокий ток, поэтому долгое время перфораторы оставались, исключительно, сетевым инструментом с питанием от сети 220 В. Но развитие технологий и создание аккумуляторов, способных долгое время давать высокий разрядный ток, позволило начать производство аккумуляторных перфораторов.

Несмотря на большой вес, высокую цену и низкую энергию удара, такой инструмент сразу приобрел высокую популярность – потому что в условиях отсутствия электропитания намного проще воспользоваться аккумуляторным перфоратором, чем таскать с собой бензиновый генератор. К сожалению, продолжительность работы перфораторов от одного аккумулятора пока невысока – 1-1,5 часа при оптимальной нагрузке. С увеличением нагрузки, время работы может сократиться в несколько раз.

Максимальное число оборотов холостого хода

Эта величина, практически, не оказывает влияния на скорость сверления бетона в режимах долбления и сверления с ударом. Обратить внимание на этот параметр следует в том случае, если перфоратор предполагается использовать в качестве дрели – для уверенного сверления металлов нужно большое число оборотов холостого хода (от 1200 и выше).

Как устроен перфоратор и его главные характеристики

Максимальный диаметр сверления

Для удобства выбора, многие производители приводят максимальные диаметры сверления дерева, металла и бетона. Но глубина сверления при этом не указывается, поэтому пользоваться этими характеристиками следует с осторожностью. Например, у некоторых 700-ваттных перфораторов указан максимальный диаметр сверления бетона в 30 мм. Да, просверлить таким перфоратором 30 мм отверстие глубиной несколько сантиметров получится, но не стоит рассчитывать проделать сквозное отверстие в бетонной стене.

Реверс

Функции реверса позволяет изменить направление вращения патрона и может оказаться очень полезной при заклинивании бура. Кроме того, использование реверса заметно облегчает извлечение из отверстий длинных буров. В режиме шуруповерта наличие реверса увеличит практичность инструмента и позволит не только закручивать саморезы, но и выкручивать их.

Предохранительная муфта

Она предотвращает рывок инструмента при заклинивании бура или коронки. Опция, особенно, важна для мощных перфораторов – в случае клина в режиме сверления с ударом без предохранительной муфты, такой инструмент просто невозможно удержать в руках.

Антивибрационная система

Уровень вибрации перфораторов один из наиболее высоких среди всего ручного инструмента. Продолжительное воздействие вибрации такого уровня может быть вредным для здоровья. Если работать перфоратором предполагается часто и подолгу, обязательно следует обратить внимание на наличие антивибрационной системы.
