Какие бывают виды и размеры отверток. Обзор

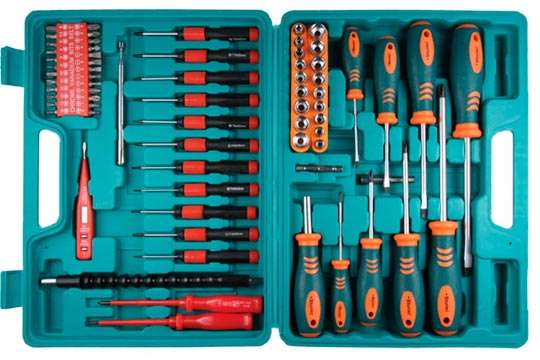

Что представляет собой отвертка, надеемся, долго объяснять не нужно: это металлический стержень с деревянной или полимерной ручкой, твердосплавный или из высокопрочной стали (это – в идеале, потому, что распространенные в наше время дешевые китайские инструменты сделаны из низкокачественного сплава, весьма сомнительного состава),  снабженный лезвием (жалом) определенный конфигурации.

Чаще всего, диаметр рукоятки, которой снабжена отвертка, находится в пределах от 10 до 40 мм, впрочем, бывают и отклонения от этих размеров в ту или другую сторону. Здесь играет определяющая роль простая механика: диаметр рукоятки и крутящий момент, создаваемый отверткой, находятся в прямой зависимости. Именно поэтому, отвертки, предназначенные для тонкой работы и мелких деталей (например, для часовщиков) имеют тонкие рукоятки, и наоборот.

Наиболее распространенные формы лезвий отверток, в зависимости от конфигурации шлицев на деталях,  представлены на рисунке ниже.

1) Отвертки с прямым шлицем, простейшая отвертка с самым распространенным названием: «минус» или «minus». Маркировка: SL («Slotted»).

2) Отвертки с крестообразным шлицем, «крестовые отвертки», «плюс», «plus» или «самовыталкивающиеся». Маркировка: PH («Phillips»).

3) Отвертки Phillips с отверстием в центре рабочей части для направляющей. Маркировка: Phillips Tamper Resistant.

4) Отвертки Combo, совмещающие в своей рабочей части крест и прямой шлиц.

5) Одна из разновидностей крестовой отвертки - Quadrex. Это комбинация профиля Phillips и направляющей квадратного сечения (Square).

6) Отвертки с крестообразной рабочей частью и с дополнительными четырьмя лучами. Маркировка: PZ (Pozidriv).

7) Квадратная отвертка. Маркировка: Square Head. Могут встречаться под названием Robertson.

8) Такая же квадратная отвертка Square Head с отверстием под направляющую. Маркировка: Square Tamper Resistant.

9)  Отвертка «звездочка». Маркировка: Torx.

10) Отвертка под названием «звездочка со штырьком». Маркировка: Torx Tamper Resistant.

11) Отвертка, очень похожая на № 9, однако, лучи «звездочки» немного короче и не такие острые. Маркировка: Torx Plus.

12) Отвертка с пятиконечной звездочкой и отверстием. Маркировка: Torx Plus Tamper Resistant.

13) Отвертка-шестигранник. Такие отвертки больше похожи на ключи и применяются для закручивания винтов  с подобными шестигранными углублениями, иногда называются - имбусовые ключи. Маркировка: Hex Driver.

14) Такая же отвертка-шестигранник, но отверстием для направляющей. Маркировка: Hex Tamper Resistant.

15) Довольно экзотическая «отвертка-трилистник», со специфической трёхкрылой рабочей частью. Маркировка: Tri-Wing.

16) Редкая «крестовая асимметричная отвертка». Ее важнейшее свойство – мощная затяжка, которая практически недостижима в других типах отверток. Маркировка: Torq.

17) Отвертка c рабочей частью в форме двузубой вилки. Маркировка: Spanner.

18) Очень специфическая отвертка, применяемая исключительно в грузовых автомобилях Chevrolet и GMC. Маркировка: Clutch.

19) Еще одна специфическая отвертка, которая уже, практически не встречается. Маркировка: Eight-wing.

20) Отвертка, спроектированные специально для игровых приставок Nintendo и Gameboy. Маркировка: Linehead.

21) Очень редкая отвертка с пятиугольным профилем. Маркировка: Penta-drive.

22) Отвертка с двенадцатилучевой звездой используются на некоторых моделях автомобилей Volkswagen. Маркировка: Spline.

23) Специальная отвертка, разработанная для некоторых моделях американских автомагнитол, а также других продуктах электронной техники. Маркировка: Tri-groove.

24) Отвертки с трехгранным шлицом. Иногда встречаются   в вычислительной технике, игрушках, моделях автомобилей. Маркировка: Triangle.
