Национальная энциклопедия строительства ProfiDom.com.ua рассказывает о правилах обустройства дренажа участка своими руками
Какие материалы нужны для дренажа
Для устройства дренажа потребуются следующие материалы:
- Крупнозернистый карьерный песок.
- Щебень фракции 20–40 мм.
- Мытый гравий фракции 5–20 мм.
- Гравий фракции 40–60 мм.
- Геотекстильное полотно.
- Перфорированные дренажные трубы.
- Пластиковые дренажные колодцы с диаметром шахты 300–400 мм.
Как сделать проект будущей дренажной системы
По типу, дренажные системы разделяют на открытые и закрытые. Открытый дренаж подразумевает наличие на поверхности грунта сточных траншей, которые за счет небольшого уклона будут отводить избытки грунтовой или дождевой воды. Чаще всего, такая технология применяется в сельскохозяйственной сфере на полях или участках с большой площадью. У нас же речь идет о загородном доме с участком в 6 соток. Поэтому, для нас оптимальным вариантом будет закрытая дренажная система.
При составлении проекта дренажной системы необходимо учесть следующие моменты:
- Тип почвы.
- Верхний уровень протекания грунтовых вод в не дождливый период.
- Общая площадь участка.
- Уровень подушки фундамента.
Вариант проекта дренажной системы: 1 — дренажный колодец; 2 — магистральная дрена; 3 — собирающие дрены; 4 — траншея вокруг дома; 5 — водосборный колодец
Классической схемой расположения дрен считается их устройство параллельно друг другу, с соблюдением расстояния, рассчитанного, исходя из типа почвы. При этом, на углах самых крайних дрен устанавливают пластиковые дренажные коллекторы, к которым подводят промежуточные дрены. То есть, получается подземная каскадная система водоотвода.
Дренажные трубы закладываются на 30–50 см ниже уровня промерзания. Если основание фундамента находится ниже этой отметки, то закладку дрен необходимо осуществить на глубину ниже 50 см фундамента.
Расстояние между параллельными дренами рассчитывается, исходя из данных таблицы:
Укладку труб производят с уклоном, который составляет 2 см на 1 метр траншеи. Уклон производят в сторону колодца, вода из которого будет отводиться с участка.
Разбивка и земляные работы
Разбивка представляет собой процесс перенесения расположения дрен и коллекторов с бумажного плана на поверхность участка. Будущее расположение главных элементов дренажной системы на поверхности грунта обозначают забитыми деревянными колышками с натянутым на них шпагатом.

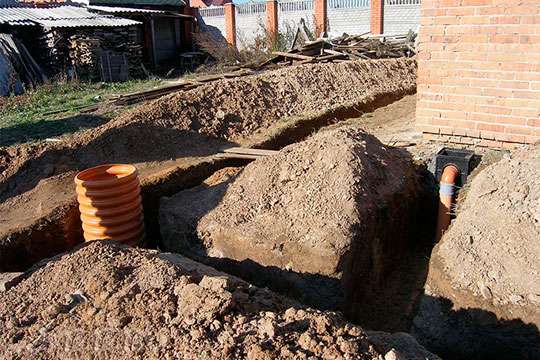

После выполнения разбивки, приступают к земляным работам, то есть, к созданию траншей. Профиль дренажной траншеи в большинстве случаев выполняют в виде перевернутой трапеции. Ширина траншеи в самом низу должна составлять 40 см, а в верхней точке у самой поверхности грунта 60–70 см. При выполнении земляных работ и выкапывании траншей, около 50% выбранного грунта вывозится с участка безвозвратно. Оставшийся грунт располагают вдоль создаваемых траншей для обратной засыпки.
(Окончание следует)
