Мотивы садовой архитектуры. Садовые беседки. Часть 2

Оцініть матеріал!
(0 голосів)

alt

Листы 2 и 3.

Лист 2

№ 11. Беседка с верхней и нижней площадкой. План ее указан на чертеже № 12. Крыша натягивается из непромокаемого холста. Для того, чтобы последний не провисал, крышная обвязка перекрывается легкими рейками.

№ 14. Легкая беседка из стояков с тесовой или лучинной крышей. Над частью (на плане «№ 13 пунктиром) устроена вышка с наружной лестницей. Если промежутки между стояками нижнего этажа забрать снаружи вагонкой, а изнутри 1 д. тесом, обшив его картоном, беседка эта может служить для летнего жилья.

alt

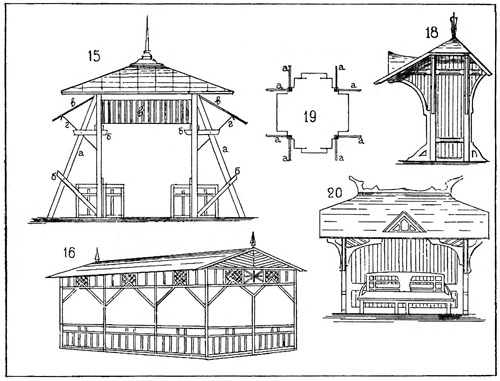

№ 15. Беседка-навес, самый простой и дешевый тип. Состоит из 4 стояков, врытых в землю (см. план черт. № 19, черные точки), схваченных наверху 1½ д. досками. Этот остов укреплен 8 подкосами (а), соединенными со стояками нижними и верхними затяжками (1 д. досками) (б). Крыша тесовая или лучинная по легким стропилам из 2½ д. брусков. Кроме того с каждой из четырех сторон имеются тиковые маркизы (в), поддерживаемые железными крючьями (г).

alt

№ 16. Тип легкой беседки для игры в кегли или мяч во время непогоды. Она вся из 2 д. брусков, крыша лучинная или даже соломенная.

№ 17. Беседка-навес переносная. Боковой ее вид представлен на черт. № 18, а передний на черт. № 20. В нижней обвязке укреплены стояки, обшитые изнутри вагонкой. Крыша тесовая.

Лист 3.

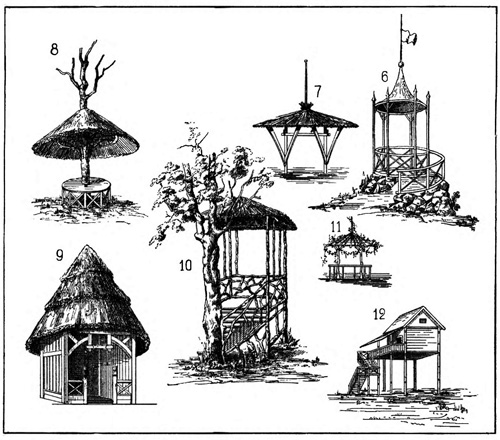

 Простейшие типы беседок № 1 и № 10 из необделанных жердей; красиво покрыть их соломой, остриженной по карнизу под гребенку. Все скрепления необделанных стволов и жердей возможны двумя способами: или путем загонки закругленных концов одних брусьев в соответственно высверленные в других брусьях отверстия, или путем скрепления гвоздями и скобами; в последнем случае кладутся в накладку стволы с вырубкой в них соответствующих впадин, предпочтительно ограниченных плоскостями, так как при этом стволы плотнее прилаживаются, и верхний срез покрывает врубку, устраняя заток воды.

alt

№ 7, № 8 и № 9. Из брусков, крыты также соломой, при чем в № 8 грибообразная крыша может поддерживаться железными прутьями, или деревянными рейками.

alt

(Продолжение следует)

Источник: Мотивы садовой архитектуры. Составитель В.Л. Стори. Издательство П.П. Сойкина, Спб, 1911 год
